Dòng hộp ba

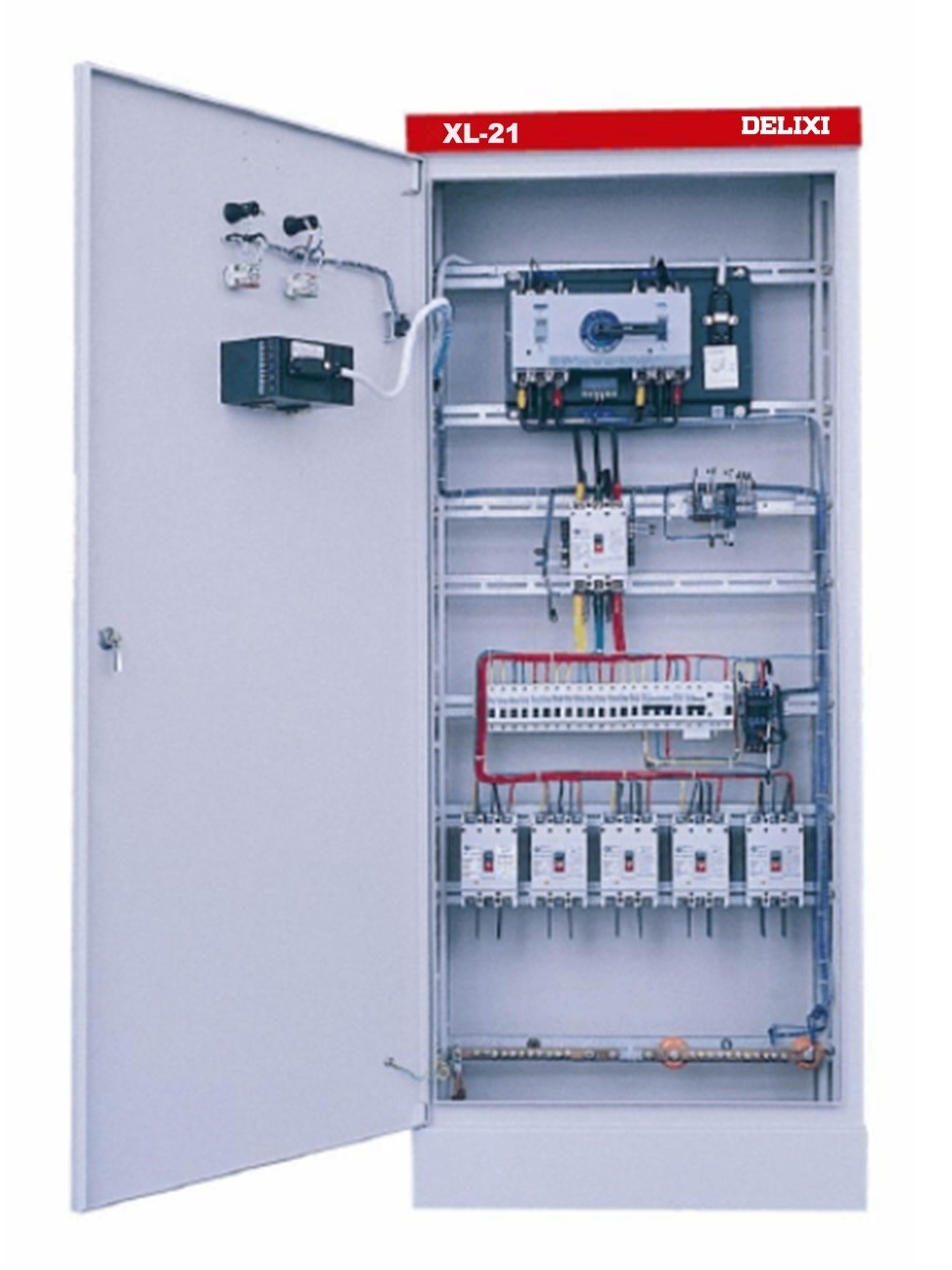

Hộp phân phối năng lượng XL-21

Dòng XL-21 là một trong những thiết bị phân phối điện lực phổ biến nhất trong hệ thống điện áp thấp hiện nay. Với tính năng dễ lắp đặtso keo, linh hoạt trong sử dụng, thuận tiện trong bảo trì và có nhiều lựa chọn như phiên bản kinh tế hoặc cao cấp để đáp ứng nhu cầu của người dùng. Thiết bị này được sử dụng trong hệ thống điện xoay chiều 50Hz, điện áp làm việc định mức 380V, dòng điện định mức không vượt quá 630A, nhằm mục đích phân phối điện lực và chiếu sáng.

Thành phần giỏ hàng start Thành phần giỏ hàng end

Tổng quan

XL-21 Dòng thiết bị phân phối điện lực này đang được sử dụng rộng rãi trong hệ thống điện áp thấp. Vì tính dễ lắp đặtso keo, khả năng sử dụng linh hoạt, dễ bảo trì và có thể chọn lựa giữa các phiên bản kinh tế hoặc cao cấp, phù hợp với nhu cầu đa dạng của người dùng. Thiết bị này được sử dụng trong hệ thống điện xoay chiều 50Hz88win, điện áp làm việc định mức 380V, dòng điện định mức không vượt quá 630A, phục vụ mục đích phân phối điện lực, phân phối ánh sáng và điều khiển điện lực. Cách lắp đặt các linh kiện điện có thể là kiểu dầm hoặc bảng. Các phương án kết hợp hệ thống rất linh hoạt, dễ lắp đặt, mang tính phổ dụng cao và thuận tiện trong bảo trì và sửa chữa, đồng thời tuân thủ các tiêu chuẩn như IEC 60439-1 và GB 7251.1.

Mã hiệu và ý nghĩa


Điều kiện môi trường sử dụng

1. Độ cao không vượt quá 2000m.
Nhiệt độ môi trường là -5
~+40 ; Nhiệt độ trung bình trong 24 giờ không vượt quá 35
3. Độ ẩm tương đối ở 40
Là không lớn hơn 50%88win, ở 20 Có thể lên đến 90%so keo, nhưng cần lưu ý đến hiện tượng đọng sương do sự thay đổi nhiệt độ gây ra.
4. Không có bụi dẫn điện hoặc khí ăn mòn hóa họcso keo, không có nguy cơ cháy nổ, không có rung lắc mạnh.

Thông số kỹ thuật chính

Dự án

Đơn vị

Thông số kỹ thuật

Điện áp làm việc định mức

Mạch chính

V

220 、380

Mạch phụ

AC: 220live casino, 380; DC: 110, 220

Điện áp cách điện định mức của mạch chính

V

500

Dòng điện định mức của mạch chính

A

100-500

Dòng điện của thiết bị điện chính

Máy cắt tự động

63 、100、200、400、630

Công tắc cầu chì

200 、400、600

Rơ le tiếp điểm

10 、16、25、63、100、150、200

Mức độ bảo vệ vỏ ngoài


IP3X

a Các cấp dòng điện đã nêu trên là dòng điện định mức của thiết bị điện. Vì hộp phân phối này có cấu trúc kínlive casino, khi lựa chọn các thiết bị trên, cần xem xét cụ thể về công suất của mạch, số lượng và chế độ làm việc để đưa ra sự lựa chọn phù hợp.
